OVERVIEW
产品概述
励磁线圈通电后，输送物料中的铁件被吸向磁极。自卸式机型通过卸铁皮带将铁件带离磁场区域；非自卸结构需按计划停机清理。电磁设备还需考虑冷却和供电条件。
结构与特点

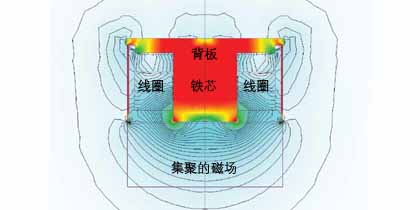

- 磁场由励磁系统产生，可按设计调整

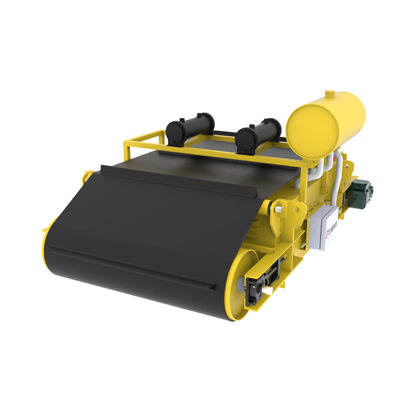

- 可配自卸皮带实现连续排铁
- 适合较宽输送带和较厚料层
- 温升、绝缘、冷却和防护是长期运行的关键
磁性能参考
现有RCDF参数表在额定悬挂高度下列出约630–680 GS的工作场强，具体随型号、悬挂高度和励磁状态变化。
材质与表面处理
主体通常为碳钢防腐喷漆，底板可选锰钢或耐磨板；线圈外壳和冷却系统按环境防护等级配置。
可选配置
- 风冷、油冷或其他项目化冷却方式
- 人工清理或自卸结构
- 跑偏、零速、温度监测及项目级防爆配置
典型应用
- 矿山、冶金、煤炭、电力和建材输送线
- 破碎机和输送设备前的大铁件清除
- 永磁悬挂距离或吸力不足的工况
SPECIFICATIONS
规格参数
| Model 型号 | Belt Width | Suspension Height | magnetic field 场强 | Belt Speed 带速≤ | Power | Excitation Powe | ||
|---|---|---|---|---|---|---|---|---|
| （mm） | (in） | （mm） | (in） | (Gs) | (m/s) | (Kw) | (Kw) | |
| RCDF-20-6 | 500 | 20" | 150 | 6" | 630 | 2.5 | 1.5 | 1.1 |
| RCDF-26-8 | 650 | 26" | 200 | 8" | 2.5 | 1.5 | 2 | |
| RCDF-31-10 | 800 | 31" | 250 | 10" | 2.5 | 1.5 | 3 | |
| RCDF-39-12 | 1000 | 39" | 300 | 12" | 650 | 2.5 | 2.2 | 4.4 |
| RCDF-47-14 | 1200 | 47" | 350 | 14" | 2.5 | 2.2 | 6.3 | |
| RCDF-55-16 | 1400 | 55" | 400 | 16" | 680 | 2.5 | 3 | 9 |
| RCDF-63-18 | 1600 | 63" | 450 | 18" | 2.5 | 3 | 11 | |
| RCDF-71-20 | 1800 | 71" | 500 | 20" | 710 | 2.5 | 3 | 13.5 |
| RCDF-79-22 | 2000 | 79" | 550 | 22" | 2.5 | 3 | 16 | |
| RCDF-87-24 | 2200 | 87" | 600 | 24" | 740 | 2.5 | 4 | 20 |
| Model 型号 | Dimensions尺寸 | ||||||
|---|---|---|---|---|---|---|---|
| A | D | H | |||||
| （mm） | (in） | （mm） | (in） | （mm） | (in） | ||
| RCDF-20-6 | 1600 | 63 | 1020 | 40 | 750 | 29 | |
| RCDF-26-8 | 1650 | 65 | 1100 | 43 | 710 | 28 | |
| RCDF-31-10 | 1820 | 72 | 1140 | 45 | 750 | 29 | |
| RCDF-39-12 | 1830 | 72 | 1270 | 50 | 760 | 30 | |
| RCDF-47-14 | 1920 | 76 | 1360 | 54 | 760 | 30 | |
| RCDF-55-16 | 2010 | 79 | 1440 | 57 | 780 | 31 | |
| RCDF-63-18 | 2110 | 83 | 1500 | 59 | 870 | 34 | |
| RCDF-71-20 | 2250 | 89 | 1620 | 64 | 900 | 35 | |
| RCDF-79-22 | 2340 | 92 | 1680 | 66 | 990 | 39 | |
| RCDF-87-24 | 2470 | 97 | 1780 | 70 | 1030 | 41 | |
