OVERVIEW
产品概述

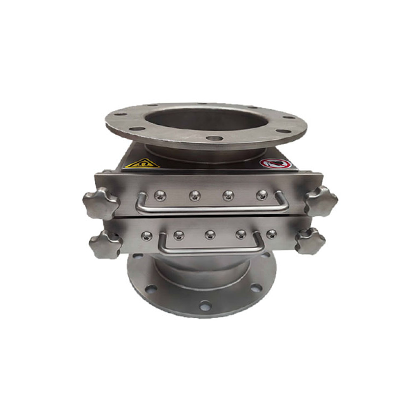

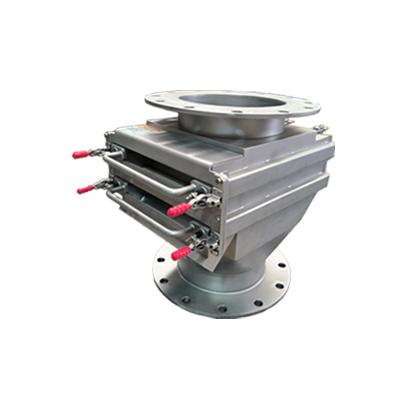

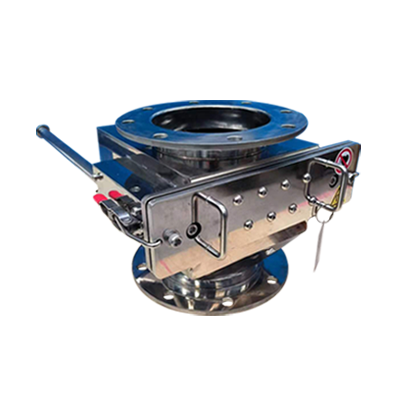

物料从上部进入箱体并依次通过磁棒区域，铁磁性杂质被吸附在棒体表面。清理时将磁棒组件从侧面抽出；是否需要切断料流，应根据设备结构和生产流程确认。
结构与特点
- 封闭箱体减少粉尘外逸并便于管线连接
- 多层错位磁棒增加接触机会
- 侧抽结构便于检查和维护
- 可与料位、联锁或清理管理要求配合设计
磁性能参考
现有常用磁棒配置为8,000、10,000、12,000和14,000 GS，测量值以磁棒表面和订单约定为准。
材质与表面处理
接触面可选SUS304或SUS316L并做抛光、拉丝、喷砂或酸洗钝化；非接触碳钢箱体可喷塑或喷漆。
可选配置
- 单层、双层或多层磁棒
- 普通抽出、易清理套管及快拆结构
- 法兰、卡箍、方口或圆口连接
典型应用
- 混合、粉碎、筛分和包装前后的自由落料段
- 食品、塑料、化工、电池材料和非金属矿物粉体
- 对密闭、易检查和模块化安装有要求的生产线

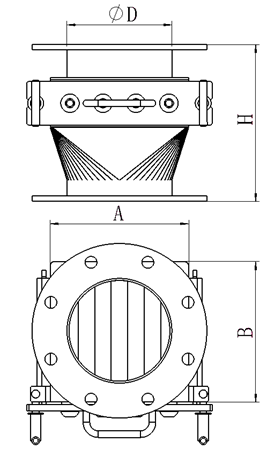

SPECIFICATIONS
规格参数
| Model 型号 | 尺寸 Dimensions | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Interface Specification 接口规格 | D | A | B | H | |||||||
| (mm) | (in） | (mm) | (in） | (mm) | (in） | (mm) | (in） | (mm) | (in） | ||
| GHR-1.4T-DN150 | DN150 | 6 | 159 | 6 | 239 | 9 | 247 | 9 | 374 | 14 | |
| GHR-1.4T-DN200 | DN200 | 8 | 219 | 8 | 269 | 10 | 275 | 10 | 376 | 14 | |
| GHR-1.4T-DN250 | DN250 | 10 | 273 | 10 | 300 | 11 | 330 | 13 | 406 | 16 | |
| GHR-1.4T-DN300 | DN300 | 12 | 325 | 12 | 375 | 14 | 384 | 15 | 446 | 17 | |
| GHR-1.4T-DN350 | DN350 | 14 | 377 | 14 | 426 | 16 | 438 | 17 | 526 | 20 | |
