OVERVIEW
产品概述

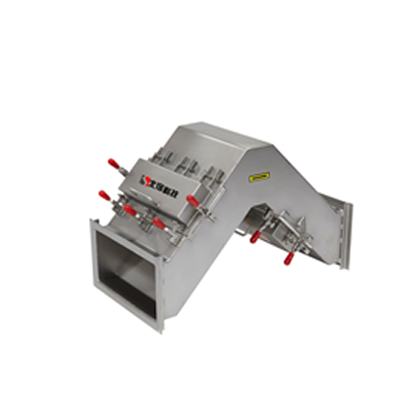

物料进入驼峰通道后发生转向，先后经过两块磁板的工作区域。折流可缩短物料与磁板的距离，但也会改变流动阻力，因此结构应结合粒径、流动性和处理量确定。
结构与特点
- 双磁板和折流通道增加物料接近磁场的机会
- 封闭结构便于连接落料管和控制粉尘

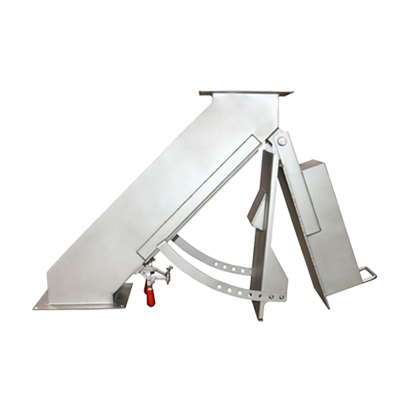

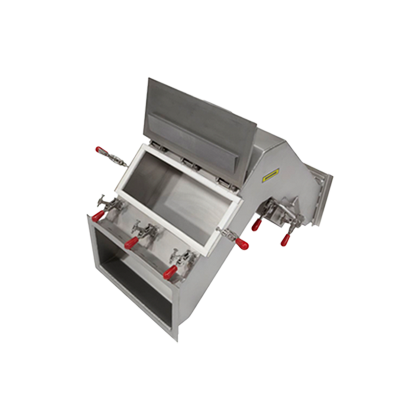

- 快开结构方便检查与清理
- 永磁磁板运行时不需要励磁电源
磁性能参考
现有资料记录磁板表面场强约10,000–15,000 GS；应同时核对物料到磁板的实际距离。
材质与表面处理
接触面可选SUS304或SUS316L，可做镜面抛光、拉丝、喷砂或酸洗钝化；磨蚀性物料可增加耐磨导流面。
可选配置
- 不同通道角度和磁板尺寸
- SUS304、SUS316L或耐磨导流面
- 手动、易清理或气动辅助结构
典型应用
- 垂直或倾斜的自由落料管道
- 谷物、塑料颗粒、化工粉体和矿物散料
- 希望减少直线快速落料影响的工位
SPECIFICATIONS
规格参数

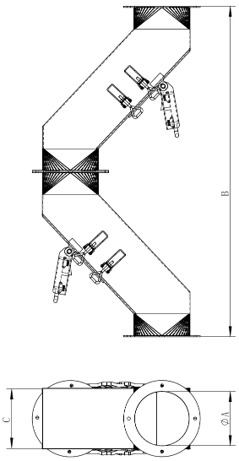

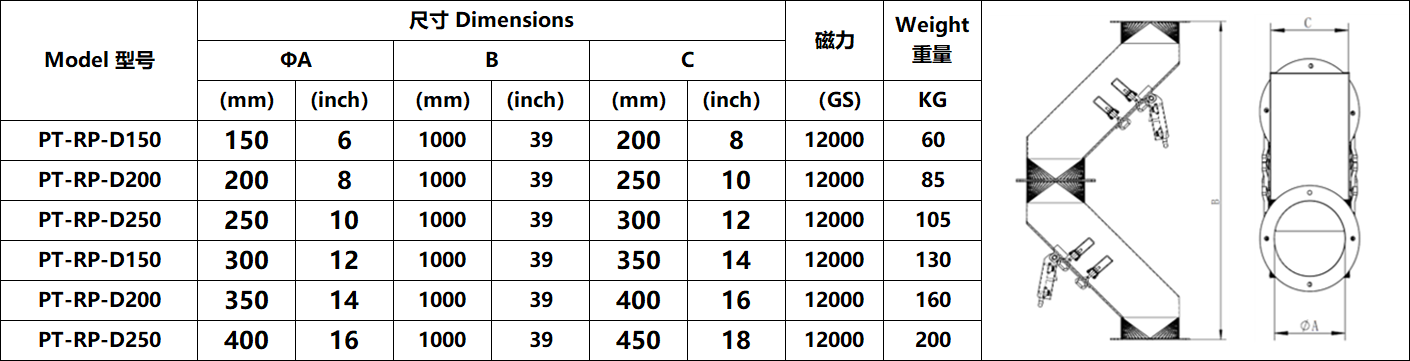

| Model 型号 | 尺寸 Dimensions | Field Strength 场强 | Weight 重量 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| ΦA | B | C | |||||||
| (mm) | (in） | (mm) | (in） | (mm) | (in） | （GS) | KG | ||
| PAEJ-RP-D150 | 150 | 6 | 1000 | 39 | 200 | 8 | 12000 | 60 | |
| PAEJ-RP-D200 | 200 | 8 | 1000 | 39 | 250 | 10 | 12000 | 85 | |
| PAEJ-RP-D250 | 250 | 10 | 1000 | 39 | 300 | 12 | 12000 | 105 | |
| PAEJ-RP-D150 | 300 | 12 | 1000 | 39 | 350 | 14 | 12000 | 130 | |
| PAEJ-RP-D200 | 350 | 14 | 1000 | 39 | 400 | 16 | 12000 | 160 | |
| PAEJ-RP-D250 | 400 | 16 | 1000 | 39 | 450 | 18 | 12000 | 200 | |
