OVERVIEW
产品概述

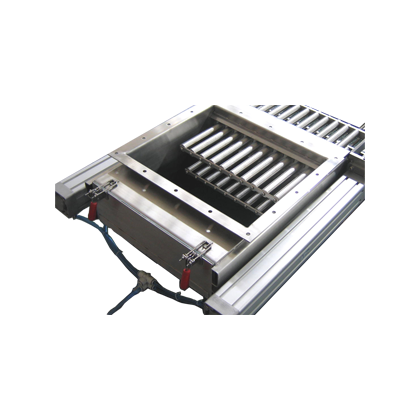

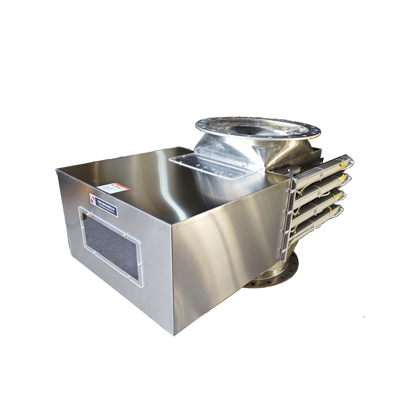

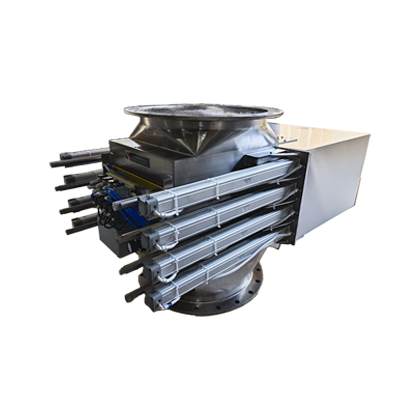

物料通过箱体内的磁棒层时，铁磁性杂质被吸附；到达清理周期后，执行机构按控制顺序移动磁棒组件并将吸附物排入集铁位置。为避免混料和漏料，清理时序应与上下游阀门或给料设备联锁。
结构与特点
- 减少频繁人工抽棒和刮除操作
- 可设置定时、计数或外部信号触发清理
- 位置检测和故障反馈便于纳入产线控制
- 密闭、集铁和检修防护可按现场布置
磁性能参考
现有常用配置为10,000、12,000和14,000 GS；自动清理套管会改变工作距离，需按整机状态确认。
材质与表面处理
接触物料部分可选SUS304或SUS316L，可做镜面抛光、拉丝、喷砂或酸洗钝化；气动部件按环境防护。
可选配置
- 单层、多层或分层清理结构
- 气动执行、PLC/HMI及远程I/O
- SUS304、SUS316L、耐温磁系和项目级防爆元件
典型应用
- 包装前、配料后及关键设备入口
- 清理频率高或人工不易接近的工位
- 食品、化工、塑料和电池材料粉体
SPECIFICATIONS
规格参数

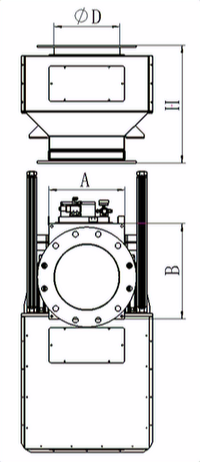

| Model 型号 | 尺寸 Dimensions | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Interface Specification 接口规格 | D | A | B | H | |||||||
| (mm) | (in） | (mm) | (in） | (mm) | (in） | (mm) | (in） | (mm) | (in） | ||
| GHAEX-T2-DN150 | DN150 | 6 | 168.3 | 6 | 210 | 8 | 313 | 12 | 506 | 19 | |
| GHAEX-T2-DN200 | DN200 | 8 | 219 | 8 | 260 | 10 | 363 | 14 | 510 | 20 | |
| GHAEX-T2-DN250 | DN250 | 10 | 273 | 10 | 310 | 12 | 413 | 16 | 511 | 20 | |
| GHAEX-T2-DN300 | DN300 | 12 | 325 | 12 | 360 | 14 | 500 | 19 | |||
| GHAEX-T2-DN350 | DN350 | 14 | 355.6 | 14 | 410 | 16 | 513 | 20 | |||
DOWNLOADS
资料下载
DISCUSS YOUR APPLICATION
不确定该产品是否适合您的物料？
把物料、产能、温度和杂质情况告诉我们，我们会帮助您进一步判断。
