OVERVIEW
产品概述
物料进入箱体后沿导流面靠近磁板工作区，铁磁性杂质被吸附在磁板表面。双侧磁板和导流结构可增加接近磁场的机会，实际效果取决于物料层厚和流动状态。
结构与特点
- 封闭箱体便于接入方形或圆形落料管
- 磁板不横跨整个通道，适合关注通过能力的工况
- 快开门便于检查吸附量和清理
- 可通过导流结构调整物料与磁板的距离
磁性能参考
现有资料记录磁板表面场强约10,000–15,000 GS，实际值按磁板结构和测量位置确认。
材质与表面处理
箱体和接触面可选SUS304或SUS316L，常用镜面抛光、拉丝或喷砂处理。
可选配置
- 单侧或双侧磁板
- SUS304、SUS316L及不同表面处理
- 普通清理、易清理或气动辅助清理
典型应用
- 粮食、塑料颗粒、化工粉体和矿物粉料
- 料仓出口、包装前和设备保护位置
- 不适合直接布置格栅的落料通道
SPECIFICATIONS
规格参数

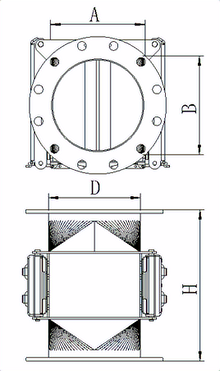

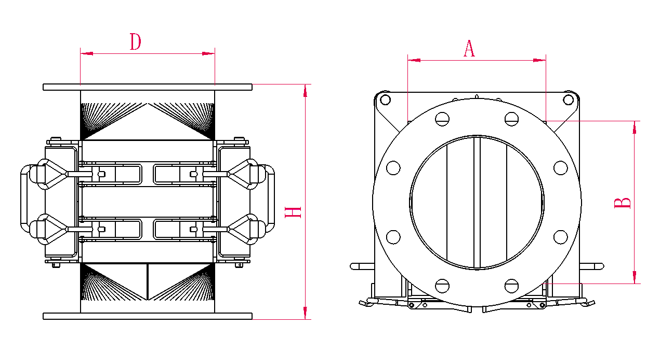

| Model 型号 | 尺寸 Dimensions | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Interface Specification 接口规格 | D | A | B | H | |||||||
| (mm) | (in） | (mm) | (in） | (mm) | (in） | (mm) | (in） | (mm) | (in） | ||
| GHR-1.4T-DN150 | DN150 | 6 | 159 | 6 | 239 | 9 | 166 | 6 | 446 | 17 | |
| GHR-1.4T-DN200 | DN200 | 8 | 219 | 8 | 269 | 10 | 266 | 10 | |||
| GHR-1.4T-DN250 | DN250 | 10 | 273 | 10 | 300 | 11 | 316 | 12 | |||
| GHR-1.4T-DN300 | DN300 | 12 | 325 | 12 | 375 | 14 | 366 | 14 | |||
| GHR-1.4T-DN350 | DN350 | 14 | 377 | 14 | 426 | 16 | 416 | 16 | |||
