OVERVIEW
产品概述

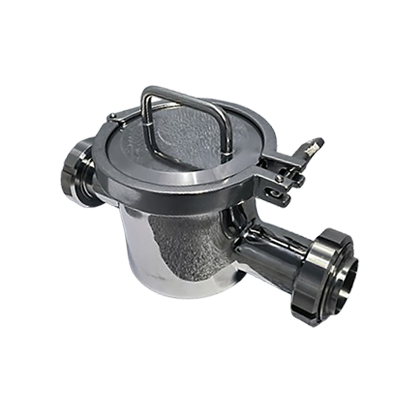

物料在泵压或重力作用下进入壳体，并从磁棒之间通过。靠近磁棒的铁磁性杂质被吸附，处理后的物料继续进入下游。清理前需要按工艺要求隔离、泄压并排空设备。
结构与特点
- 封闭式壳体便于接入现有管线

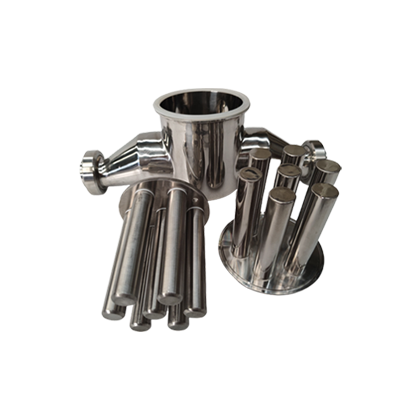

- 多根磁棒增加物料接近磁性表面的机会

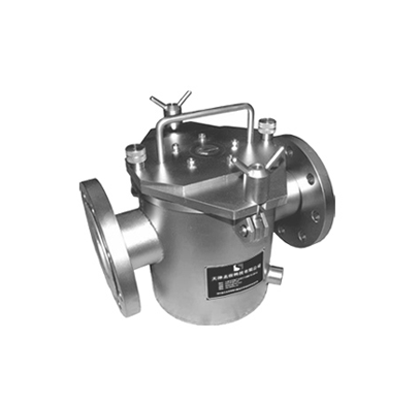

- 快装、法兰或螺纹接口可按管道标准配置
- 壳体强度、密封材料和表面处理按介质确认
磁性能参考
现有常用磁棒配置为8,000、10,000、12,000和14,000 GS，按磁棒表面指定位置测量。
材质与表面处理
接触物料部分可选SUS304或SUS316L，常用镜面抛光、拉丝或酸洗钝化；具体粗糙度、焊缝和密封材料按介质确认。
可选配置
- SUS304、SUS316L或针对腐蚀介质的接触材料
- 普通抽出式或易清理磁棒组件
- 保温、夹套、排污、观察或CIP相关接口
典型应用
- 食品配料、糖浆、食用油和调味液管线
- 涂料、油墨、树脂及化工流体
- 陶瓷浆料、电池材料浆料和工业循环液
SPECIFICATIONS
规格参数

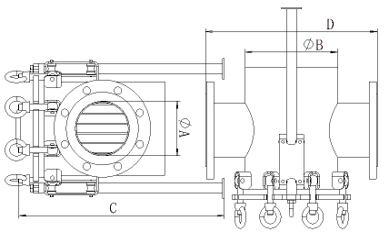

| Model 型号 | 尺寸 Dimensions | Quantity 数量 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| ΦA | ΦB | C | D | ||||||
| (mm) | (in） | (mm) | (in） | (mm) | (in） | (mm) | (in） | piece | |
| GB-1.4T-DN150 | 159 | 6 | 32 | 1 | 167 | 7 | 300 | 12 | 5 |
| GB-1.4T-DN200 | 200 | 8 | 57 | 2 | 206 | 8 | 350 | 14 | 7 |
| GB-1.4T-DN250 | 250 | 10 | 108 | 4 | 250 | 10 | 400 | 16 | 9 |
| GB-1.4T-DN300 | 300 | 12 | 138 | 5 | 300 | 12 | 450 | 18 | 9 |
