液体与浆料磁性过滤系统指南：流量、黏度、压降、清洗与自动排铁

PRODUCT SYSTEM GUIDE · 产品体系指南

一、这类设备解决什么问题

管道除铁器通常把磁棒或磁性组件安装在壳体内部，使流体绕过或穿过磁棒间隙。铁磁性颗粒被吸附在工作面，液体继续流向下游。结构看似简单，但磁棒数量、间距、流道截面和入口方向会同时影响捕集机会、压降、积料和排空。

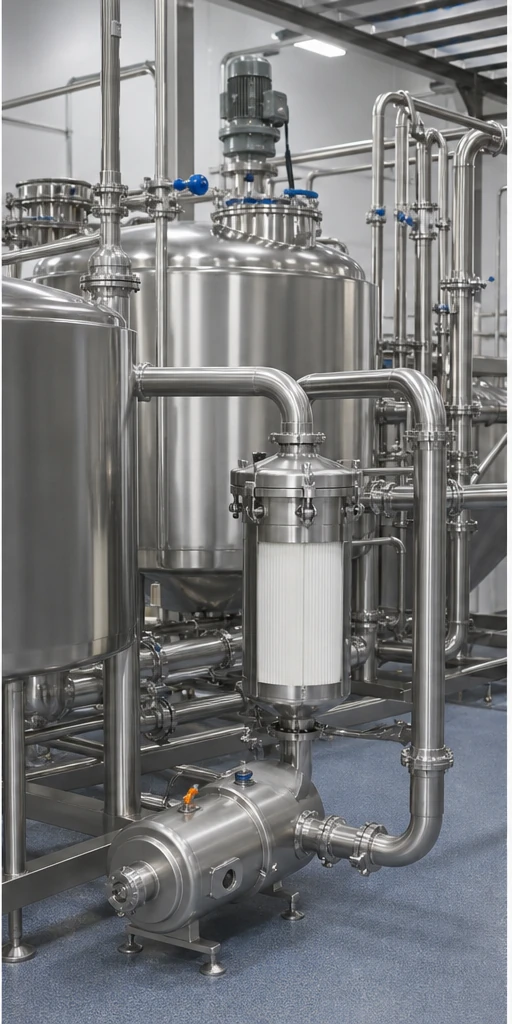

移动过滤小车把泵、过滤器、软管或硬管和底盘组合，可在多个储罐之间移动，适合小批量、试生产、返工或没有固定管路的场合。自动清理设备则通过气动或液压动作移出磁芯、刮除或冲洗捕集物，更适合高频清理，但必须把阀门切换、泄压、排污和复位检测纳入控制逻辑。

二、工作原理与工艺位置

磁性过滤依靠流体携带杂质进入磁棒附近的有效工作距离。流速过高会缩短停留时间，黏度和固含量增加会提高阻力，并可能使铁磁性颗粒被非磁性物料包裹。为了兼顾捕集和压降，需要根据介质数据确定壳体直径、磁棒布置和旁路面积，而不是单纯增加磁棒数量。

单次通过适合在线保护或已有稳定流程的工位；循环处理允许同一批物料多次经过磁性工作区，便于小批量验证，但循环次数不能直接等同于固定去除率。对于连续生产，可采用双机切换或旁路结构，使一台清理时另一台工作，前提是阀门状态和防混料逻辑得到确认。

1. 储罐或上游设备
2. 泵送与稳流
3. 磁性过滤工作区
4. 取样、排空与质量验证

三、代表性应用工况

四、选型前需要确认的参数

五、环境、材料与结构要求

• 食品、药品和精细化工介质应确认接触材质、焊缝、表面粗糙度、密封可追溯性和清洗覆盖范围。
• 腐蚀性液体要同时评估壳体、磁棒外管、紧固件、焊材和密封，而不是只把主体改成 SUS316L。
• 户外或潮湿区域需要考虑电气防护、软管老化、底盘防腐和地面积水，移动设备还要设计可靠制动。
• CIP 不是一个接口名称，应明确预冲洗、碱洗或酸洗、温度、流速、时间、最终漂洗和排空验证。

六、安装、清理与运行检查

• 启泵前确认阀门方向、磁芯安装、壳体夹具、排污口和压力表状态。
• 缓慢升流并记录过滤器前后压力，出现异常压差时停止运行并检查堵塞或阀门位置。
• 拆洗前执行停泵、隔离、泄压和排空，防止残压推动磁芯或夹具造成伤害。
• 检查磁棒外管划伤、点蚀、焊缝、密封膨胀和捕集物，避免金属再次进入产品侧。
• 自动设备定期执行空载和带液清理循环，验证阀门反馈、磁芯位置、排污和异常报警。

七、常见误区

八、怎样验证方案是否合适

液体与浆料方案应同时验证机械安全、流体性能和杂质控制。最好使用代表性介质而不是清水替代，因为黏度、固含量和清洗行为可能完全不同。

• 在目标流量下记录入口压力、出口压力、压差、温度和泵运行状态。
• 使用规定取样点和取样量，对循环前后或单次通过前后样品进行一致方法检测。
• 记录捕集物的质量、粒径和来源，并检查是否存在密封或设备自身磨损。
• 完成生产结束后的排空与清洗，检查低点、盲区、磁棒间隙和密封槽残留。
• 自动系统验证正常清理、阀门不到位、气压不足和断电后的安全状态。

九、结论

液体和浆料磁性过滤的核心是在可接受压降下创造稳定的磁性接触机会，并让拆洗、排空或自动清理不会引入新的污染风险。管道除铁器、移动过滤小车和自动清理设备对应不同的生产方式，最终选择应由介质参数、流程连续性和清洗验证共同决定。
