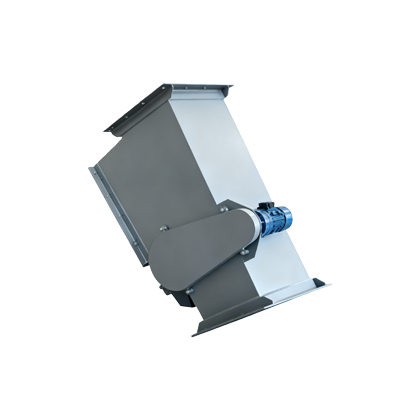

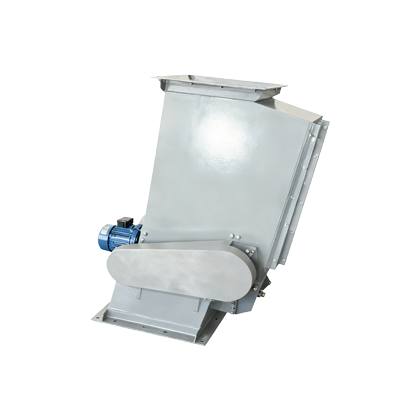

管道自卸式永磁除铁器

RCYG系列管道自卸除铁器是一种安装于密闭管道输送系统中的高强磁分离设备，采用永磁磁系结构，通过磁场对物料中铁磁性杂质进行连续吸附与自动卸除，实现管道内物料的在线除铁与连续净化。设备广泛应用于粉体、颗粒及干性散料输送系统，是保证产品纯度、保护下游设备的重要磁选装置。

查看完整产品介绍

咨询应用方案

按工况协助选型支持非标结构设计提供持续技术支持

OVERVIEW

产品概述

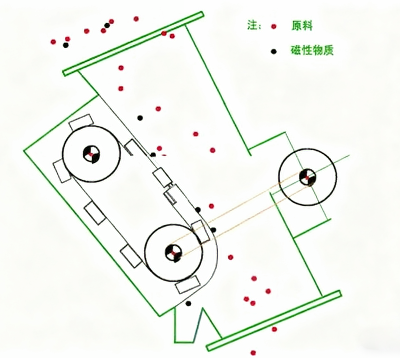

物料在封闭管道中连续流动，经过设备内部高强永磁磁系区域时，其中的铁磁性杂质（如铁屑、铁粉、铁渣等）会被磁场快速吸附，而非磁性物料则不受影响，继续随气流或重力正常输送；当磁性杂质积累到一定程度后，设备通过自卸机构或磁场切换结构实现自动脱铁与排渣，无需停机拆卸清理，从而保证管道输送系统的连续稳定运行。

特点与优势

在线连续除铁：无需停机，适配连续生产线，提升整体效率。
自动卸铁结构：内置自卸机构或旋转磁系，减少人工清理频率。
密闭管道设计：有效防止粉尘外泄，适用于洁净与防爆环境。
高磁场强度：采用稀土永磁材料，磁力强、吸附能力稳定。
压损小、流通顺畅：优化流道设计，对原有输送系统影响小。
维护成本低：结构简单，核心部件免维护或低维护设计。

可选配置

处理量： 5-15 t/h 至 40-80 t/h (具体根据型号)
管道内径：Φ150mm 至 Φ400mm (具体根据型号)
励磁方式：永磁自卸式
额定功率：≤0.75 kW 至 ≤2.2 kW (具体根据型号)
定制服务：可根据客户管道尺寸、物料特性、处理量等要求提供非标定制。

用途

食品加工行业：粉体物料输送除铁净化，保障食品原料纯度
化工行业：粉体管道输送除铁，提升产品纯度与稳定性，防止金属杂质影响生产质量
塑料工业：颗粒物料在线除铁，保护挤出机、注塑机等下游设备
矿产行业：石英砂、长石、矿粉等输送除铁，提升矿物纯度与后续加工品质
锂电材料行业：正负极材料输送除铁，保障电池材料电化学性能与安全性
建材行业：水泥、干粉砂浆等粉体输送除铁，防止铁杂质影响产品质量与施工性能
饲料与添加剂行业：饲料颗粒及添加剂粉体输送除铁，保障动物饲料安全性与营养品质

处理物料

粉体物料：面粉、碳酸钙、滑石粉、石英粉、钛白粉
颗粒物料：塑料颗粒、树脂颗粒、谷物、饲料颗粒
工业散料：水泥原料、矿粉、干粉混合物
高纯要求物料：锂电材料、电子级粉体、精细化工原料

SPECIFICATIONS

规格参数

型号	生产率	场强	粒径	方式	功率	电源	安装角度	转速	尺寸	进口法兰尺寸	重量
型号	(t/h)	(mT)	(mm)	方式	(kw)	(V)	安装角度	(r/min)	(mm)	(mm)	(kg)
RCYG-30	30	≥4000	≤30	自动	0.55	380	50°-60°	17-82	950×400×850	300×300	160
RCYG-50	50	≥4200	≤50	自动	0.55	380	50°-60°	17-82	1000×450×900	350×350	280
RCYG-100	100	≥4500	≤60	自动	0.55	380	50°-60°	17-82	1100×510×970	400×400	430
RCYG-150	150	≥4500	≤60	自动	0.55	380	50°-60°	17-82	1250×610×1070	500×500	510
RCYG-200	200	≥4500	≤100	自动	0.55	380	50°-60°	17-82	1400×740×1380	600×600	620
RCYG-300	300	≥4800	≤120	自动	0.55	380	50°-60°	17-82	1500×840×1470	700×700	780
RCYG-400	400	≥4800	≤140	自动	0.75	380	50°-60°	17-82	1700×950×1580	800×800	1100
RCYG-500	500	≥4800	≤150	自动	0.75	380	50°-60°	17-82	1800×950×1780	1000×800	1560
RCYG-600	600	场强根据物料性质通过实验确定	≤160	自动	1.5	380	50°-60°	17-82	2000×1240×1910	1100×900	1700
RCYG-700	700		≤160	自动	1.5	380	50°-60°	17-82	2000×1340×2010	1200×1000	2000
RCYG-800	800		≤180	自动	1.5	380	50°-60°	17-82	2100×1440×2110	1300×1100	2200
RCYG-1000	1000		≤180	自动	2.2	380	50°-60°	17-82	2400×1640×2310	1500×1300	2800
