OVERVIEW
产品概述
设备运行时，旋转磁棒使物料保持松动并捕集铁磁性杂质；达到设定周期后，控制系统执行磁棒移出、卸铁和复位。不同结构在清理时是否允许继续进料并不相同，需要在方案阶段确认。
结构与特点
- 旋转结构降低静态格栅积料的可能
- 自动清理减少频繁开盖和手工刮除
- PLC可管理清理节拍、位置检测和故障联锁
- 集铁、密封及安全防护可与现场系统配套
磁性能参考
现有常用磁棒配置为8,000、10,000、12,000和14,000 GS，按磁棒工作面实测。
材质与表面处理
接触面可选SUS304或SUS316L，可做镜面抛光、拉丝、喷砂或酸洗钝化；执行机构外表面按环境防护。
可选配置
- 分层清理或整组清理
- 气动、电动执行及HMI控制
- 防爆元件、除尘接口和远程信号按项目配置
典型应用
- 易搭桥粉体的连续或批次生产
- 清理位置难接近或粉尘控制要求较高的工位
- 食品、化工、电池材料和精细粉体生产线

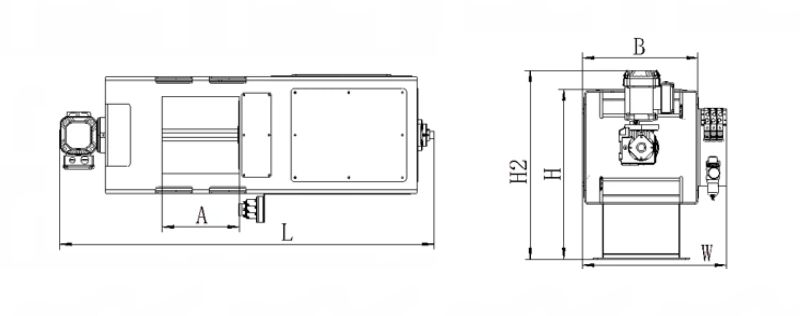

SPECIFICATIONS
规格参数
| Model 型号 | Dimension尺寸(mm) | Number of rods 磁棒数量 | 总高度H2 | 总长度L | 总宽度W | ||||
|---|---|---|---|---|---|---|---|---|---|
| Interface Specification 接口规格 | D | A | B | H | |||||
| GHR-1.4T-DN150 | DN150 | 800 | 159 | 310 | 505 | 7 | 630 | 1020 | 425 |
| GHR-1.4T-DN200 | DN200 | 945 | 219 | 359 | 555 | 8 | 655 | 1165 | 475 |
| GHR-1.4T-DN250 | DN250 | 1102 | 273 | 410 | 605 | 9 | 680 | 1320 | 525 |
| GHR-1.4T-DN300 | DN300 | 1200 | 325 | 465 | 655 | 11 | 705 | 1420 | 580 |
| GHR-1.4T-DN350 | DN350 | 1310 | 350 | 490 | 705 | 12 | 730 | 1530 | 605 |
