PRODUCT SYSTEM GUIDE · 产品体系指南
一、这类设备解决什么问题
永磁悬挂式除铁器依靠永久磁系产生磁场，运行时不需要励磁电源，结构相对简单。电磁悬挂式除铁器通过线圈励磁产生磁场，适合需要较深磁场或可控启停的工况，但必须考虑电源、整流控制、冷却、温升、绝缘和长期运行。两者都可采用人工清理或自卸皮带结构。

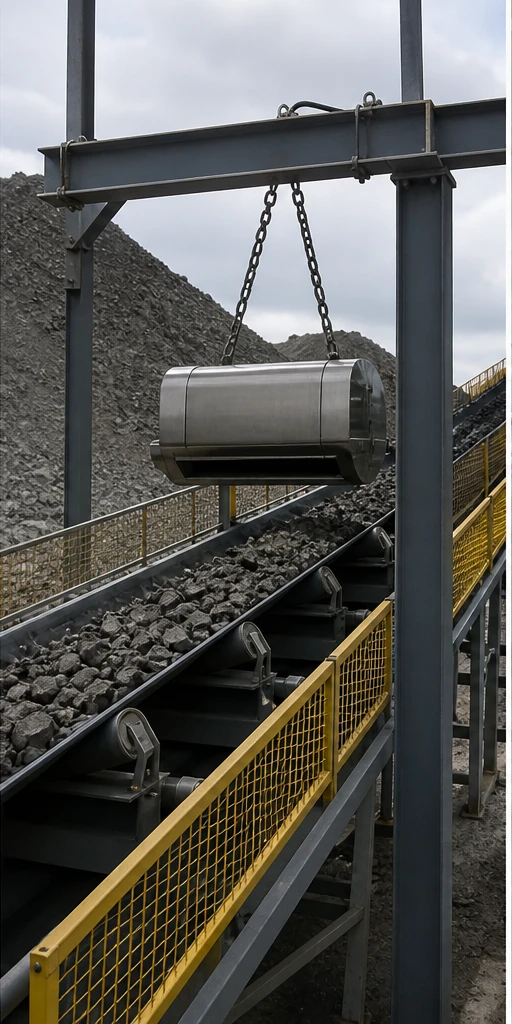

安装可选择皮带头部附近的顺向位置，也可横跨皮带中段。头部位置利用物料抛落和松散状态，更有利于铁件脱离料层；横跨位置改造方便，但埋在底部的铁件需要穿过更厚物料。自卸式设备还需要足够空间让卸铁皮带运行，并把铁件可靠排到产品带之外。
二、工作原理与工艺位置
铁件进入悬挂磁体磁场后受到向上的磁力。当磁力足以克服铁件重量、物料覆盖阻力和运动惯性时，铁件被提起并吸附在磁体表面，或随自卸皮带移到侧面落入集铁区。额定悬挂高度通常从磁体工作面量到输送带表面，不等于到物料顶面的距离。
料层越厚、带速越高、铁件越小或位置越深，捕集越困难。横跨安装时需要在磁体下方使用非磁性托辊或避免钢结构形成磁路短路。头部安装则要确认物料抛物线和卸铁轨迹，避免捕集物再次掉回主料流。
- 皮带稳定布料
- 铁件进入有效磁场
- 提升并移出料层
- 人工或皮带卸铁到独立区域
三、代表性应用工况
破碎机前保护
在铁件进入破碎腔前拦截螺栓、钢板和工具。建议与金属检测、紧急停机或人工巡检形成分层保护。
回收线前置除铁
先去除铁磁性物料，减少对涡电流高速磁辊和后续传感分选的干扰。需要稳定薄层和独立铁料出口。
矿山与建材输送
适合连续大量散料。应重点确认冲击、粉尘、户外温度、振动、支架荷载和维修通道。
人工清理与自卸选择
捕集量少且允许停机时可人工清理；铁件多、连续运行或位置难接近时更适合自卸皮带。
四、选型前需要确认的参数
| 参数 | 为什么重要 | 建议提供的信息 |
|---|---|---|
| 带宽与带速 | 决定覆盖宽度、铁件停留时间和运动惯性 | 有效带宽、最高带速、倾角 |
| 料层厚度 | 决定铁件到磁面的距离和覆盖阻力 | 正常与峰值料层、是否有堆峰 |
| 物料密度 | 影响覆盖阻力和磁体负荷 | 堆积密度、最大块度、含水情况 |
| 悬挂高度 | 直接影响工作区磁场 | 磁体工作面到带面的可用距离 |
| 铁件风险 | 决定捕集目标和卸铁能力 | 最大与最小铁件、形状、重量、来源 |
| 安装与卸铁 | 影响支架、检修和二次落料 | 头部或横跨、集铁箱、起吊空间 |
五、环境、材料与结构要求
- 支架应按设备自重、振动、吸附铁件和维护载荷设计，吊链只用于调整时也要有防松和二次保护。
- 磁体附近钢梁、托辊和工具可能被磁化或吸引，工作区应设置警示并控制人员携带的铁磁性物品。
- 电磁设备需检查冷却方式、温升、绝缘、电缆和控制柜，户外环境还要考虑雨水、粉尘和极端温度。
- 自卸皮带的防护罩、跑偏、张紧、刮料和轴承润滑应纳入日常点检，卸铁区不得与人员通道交叉。
六、安装、清理与运行检查
- 测量并记录实际悬挂高度、料层和带速，确认磁体覆盖输送带有效宽度。
- 检查支架、吊点、链条、防松件和非磁性托辊，确保设备不会与料流或皮带接触。
- 人工清理前停带、断电或执行安全隔离，使用合适工具把铁件转移到独立容器。
- 自卸设备检查皮带跑偏、张紧和卸料落点，防止铁件被带回产品流或损伤防护罩。
- 电磁设备记录运行电流、温度和冷却状态，异常温升或绝缘报警时不得继续带病运行。
七、常见误区
只知道输送带宽度可以选型吗？
不可以。带宽只决定覆盖范围，料层、带速、密度、悬挂高度和目标铁件决定实际磁力要求。
把磁体降得越低越好吗？
应尽量接近物料，但要保留料峰、自卸皮带和铁件通过的安全间隙，避免刮料或铁件撞击磁体。
电磁型一定比永磁型合适吗？
电磁型提供可控励磁和较深工作场，但增加电源、冷却和维护；永磁型无需励磁。应按工况比较。
八、怎样验证方案是否合适
验收可以使用具有代表性的试件和真实料层进行，但试件尺寸、形状、放置位置与测试次数要记录。只在空皮带上吸附一个大铁块，不能代表埋在实际料层中的风险。
- 核对安装位置、实际悬挂高度、带速、料层和周围钢结构。
- 把约定试件放在料层不同深度和宽度位置，按同一方法重复测试。
- 观察铁件提升、随带移动和卸料轨迹，确认不会再次进入主料流。
- 模拟料层波动或峰值处理量，检查磁体与料峰之间的安全间隙。
- 记录运行电流、温升、皮带跑偏、捕集物和维护周期作为后续基线。
九、结论
悬挂式除铁器是一套安装工程，不是单独吊在皮带上方的磁铁。磁体、支架、悬挂高度、物料状态、自卸路径和安全隔离共同决定设备能否持续保护下游。
